HS-360ND技术规格书

一、产品特点及用途

1. 产品特点

豪顺品牌充氮烘箱HS系列是一种新型工业级充氮干燥设备，采用长轴耐高温大功率轴流风机，不锈钢涡轮扇叶，结合独特设计风道，智能PID温控器结合SSR固态继电器控制高效黑热发生器加热，形成温度均匀的高温热风，对箱体内部进行加热，确保烘箱内部达到理想的温度环境。

2. 产品用途

产品广泛应用于电子制造、涂装、印刷、航天航空等众多工业领域的预热、老化、烘烤、热固化、淬火、退火等工艺流程。

二、产品基本参数

1. 产品型号： HS-360ND

2. 电源电压： AC380V  3φ  50HZ(三相五线）

3. 产品功率： 7.5KW

4. 规格尺寸： 内部尺寸：W600㎜ × D600㎜ × H1000㎜

              外部尺寸：W930㎜ × D810㎜ × H1800㎜（参考尺寸）

5. 内部容积： 360L

6. 温度控制参数

  6.1 温度控制范围： RT+ 15~250℃/300℃（常温升至200℃用时大约35min）

  6.2 温度均匀性： ±1.5%（空载测试）

  6.3 温度波动度： ±0.5℃

  6.4 温度分辨率： ±0.1℃

三、产品主要配置及结构

1.  产品结构设计

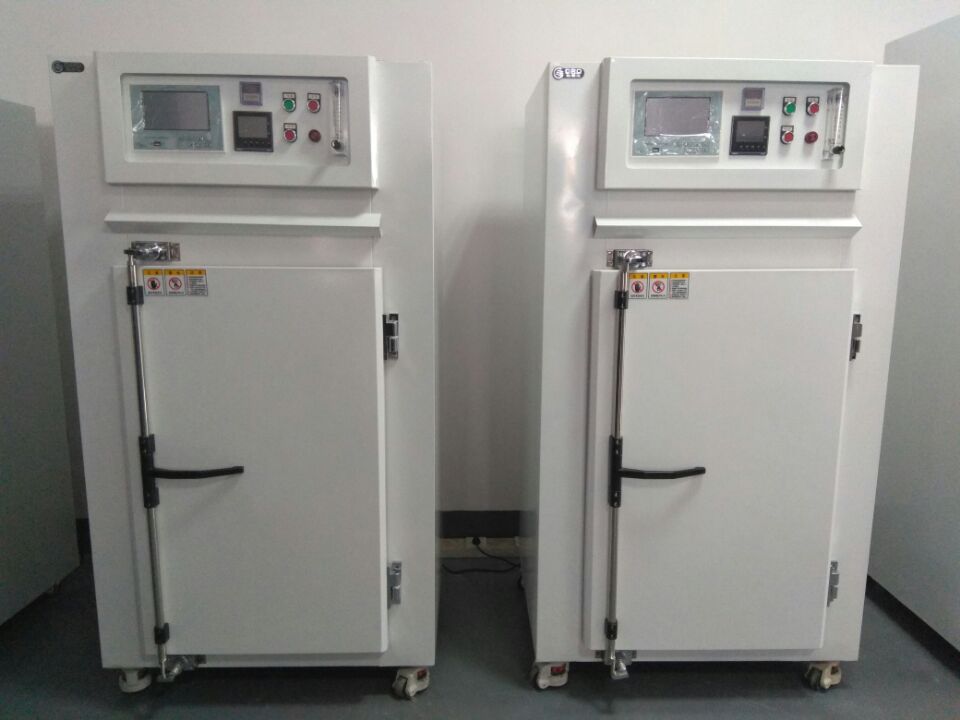

1.1.机台结构：采用单开门结构，控制箱位于机台顶部。

1.2.内部材质：内部采用 1.2mm厚优质不锈钢氩弧焊接而成，光亮整洁、卫生环保，抗污染，易清洁。

1.3.内部装置：箱内平均分4层，配置4片镜面不锈钢冲孔层板，便于热风循环，确保温度均匀性，每层可承重50KG 。

1.4.外部材质：外部采用1.2mm厚优质冷轧钢板经防锈处理后喷塑，颜色为乳白色，耐刮伤，造型美观。

1.5.保温材质：采用100K高级保温棉，六面保温断热，保温厚度为80mm-120mm，保温性能好，机台外表温度小于RT+45℃，确保产品运行中安全可靠。

1.6. 箱门结构：箱门于箱体结合处采用耐高温硅橡胶条密封迫紧，保温性能好，抗老化，环保无污染。

箱门把手采用提拉式锌合金机械把手，机械强度高，耐磨损，开关门灵活。

2. 温度控制系统：

2.1.控温仪表：采用日本原装进口欧姆龙数字型智能温度控制器，定值恒温控制模式，PID自动演算，控温精度±0.2℃，带传感器断线报警功能，超温抑制，超调功能，控温精准，过冲低，带超温警报保护功能，确保产品运行安全。

2.2.计时功能：采用LED数字型时间计时器，最大计时0~9999H/M/S。

设定温度→设定保温时间→时间到结束END提示-自动示切断加热-警报完成指示。

3.  控温方式
